Der Tubus (Mikroskop)

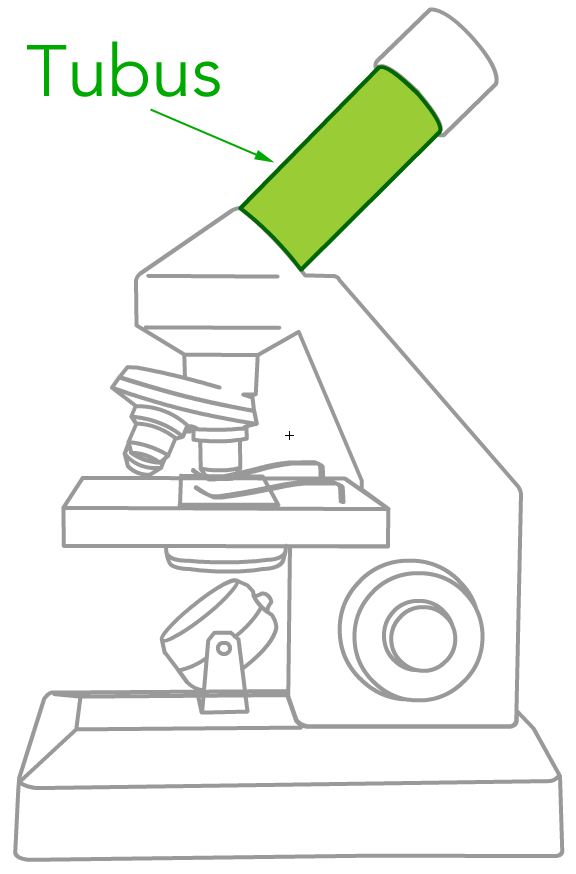

Tubus ist das lateinische Wort für "Röhre". Der Tubus (Mehrzahl: Tuben) am Mikroskop ist ein Licht undurchlässiger Hohlzylinder. Er ist meist am Stativ verankert, bei einigen Mikroskop-Modelle geht er direkt in den Objektiv-Revolver bzw. in ein Objektiv über. Am oberen Ende ist das Okular eingelassen.
Der Tubus ist - auch in seiner Länge - für die Funktionsweise eines Mikroskops sehr wichtig. Entscheidend ist seine Länge. Denn das vom Objektiv vergrößerte Zwischenbild entsteht aufgrund der relativ großen Brennweite erst im Tubus. Dieses Zwischenbild wird dank des Okulars noch einmal erheblich vergrößert.
Ein Binokularmikroskop hat zwei Tuben - da es auch zwei Okulare hat.
Zum Hauptartikel: Aufbau eines Mikroskops.
Der Tubus oder Okularstutzen am Mikroskop ist eine wichtige Komponente, die mehrere Funktionen erfüllt:
- Okulare befestigen: Der Tubus ist das Rohr oder die Röhre, in die die Okulare (auch Okularlinsen genannt) eingefügt werden. Die Okulare sind die Linsen, durch die der Benutzer das mikroskopische Bild betrachtet. Der Tubus hält die Okulare an Ort und Stelle und ermöglicht es dem Benutzer, sie auf die für ihn angenehmste Augenabstand einzustellen.
- Augenabstand anpassen: Der Tubus kann normalerweise in der Länge verändert werden, um den Abstand zwischen den Okularen an die individuelle Augenabstand des Benutzers anzupassen. Dies ist wichtig, um ein bequemes und klares Bild zu erhalten, da Menschen unterschiedlich weit auseinander liegende Augen haben.
- Binokulare Mikroskope: In binokularen (zweiäugigen) Mikroskopen ist der Tubus so konstruiert, dass er die Okulare in einem bestimmten Winkel zueinander hält, um dem Benutzer ein dreidimensionales Bild (Stereoskopie) der Probe zu bieten. Dies ist besonders nützlich für die Betrachtung von dreidimensionalen Objekten oder bei der Feinmotorik, beispielsweise in der Mikrochirurgie oder der Mikrofertigung.
- Röhrenlänge und Vergrößerung anpassen: In einigen Mikroskopmodellen kann die Länge des Tubus angepasst werden, um die Gesamtvergrößerung des Mikroskops zu ändern. Dies kann in Verbindung mit dem Vergrößerungswechsel an den Objektiven verwendet werden, um verschiedene Vergrößerungsstufen zu erreichen.
- Drehung und Einblickwinkel: Der Tubus kann in einigen Mikroskopen gedreht werden, um den Einblickwinkel des Benutzers auf die Probe anzupassen. Dies kann hilfreich sein, um bestimmte Merkmale der Probe genauer zu betrachten.
Insgesamt ist der Tubus eine wichtige Komponente eines Mikroskops, da er die Benutzerfreundlichkeit, den Komfort und die Flexibilität beim mikroskopischen Betrachten erhöht. Je nach Art des Mikroskops und den spezifischen Anforderungen kann der Tubus unterschiedliche Funktionen und Einstellungsmöglichkeiten bieten.
Binokularer Tubus
Damit eine zweite Person das mikroskopische Bild sehen kann, ist ein binokularer Tubus erforderlich. Ein binokularer Tubus ist speziell so konzipiert, dass er zwei Okulare (Okularlinsen) hat, so dass zwei Personen gleichzeitig durch das Mikroskop schauen können, wodurch das Teilen von Beobachtungen und Diskussionen erleichtert wird. Siehe dazu auch: Binokularmikroskop.
Hier sind einige Merkmale und Aspekte, die einen binokularen Tubus auszeichnen:
- Zwei Okulare: Der binokulare Tubus verfügt über zwei Okularstutzen oder Okularhülsen, in die jeweils ein Okular eingesetzt wird. Jede Person schaut durch ein Okular, wodurch ein binokulares Seherlebnis ermöglicht wird.
- Unabhängige Fokussierung: In den meisten binokularen Mikroskopen können die Okulare unabhängig voneinander fokussiert werden, um sicherzustellen, dass beide Benutzer ein klares Bild erhalten, selbst wenn ihre Sehstärken unterschiedlich sind.
- Verstellbarer Augenabstand: Ein guter binokularer Tubus ermöglicht die Anpassung des Augenabstands zwischen den beiden Okularen, um sicherzustellen, dass beide Benutzer einen komfortablen Betrachtungsabstand haben. Dies ist besonders wichtig, da Menschen unterschiedliche Augenabstände haben.
- Einstellbarer Einblickwinkel: In einigen binokularen Mikroskopen kann der Einblickwinkel zwischen den beiden Okularen eingestellt werden, um den Komfort und die Ergonomie für die Benutzer zu optimieren.
- Stereoskopisches Sehen: Binokulare Mikroskope sind in der Regel so konstruiert, dass sie ein stereoskopisches (dreidimensionales) Seherlebnis bieten. Dies ermöglicht es den Benutzern, die räumliche Struktur von Objekten zu erkennen und ist besonders nützlich in Bereichen wie Biologie, Mikrochirurgie und Materialprüfung.
Wenn Sie ein Mikroskop mit dem Ziel kaufen, es von mehreren Personen verwenden zu lassen, ist es wichtig sicherzustellen, dass es über einen binokularen Tubus verfügt. Dies ermöglicht es mehreren Benutzern, das mikroskopische Bild gleichzeitig zu betrachten und die gemeinsame Analyse von Proben zu erleichtern.
